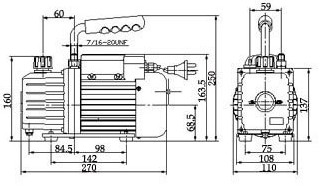

一、XZ-1旋片式真空泵的外形尺寸:
|
型號 |
XZ-1 |
電壓 |
220V/50Hz |
110V/60Hz |
抽氣速率 (CFM) |
2 |
2.5 |
極限真空 (Pa) |
10 |
功率 (hp) |
1/6 |
轉速 (r/min) |
1440 |
1720 |
進氣接頭 |
1/4SAE |
油量 (ml) |
200 |
尺寸 (mm) |
270×110×250 |
重量 (kg) |
7.6 |
二、XZ-1旋片式真空泵的使用說明:
1、使用前請把排氣帽拿掉，然后檢查油位，保證油位不低于油位線，低于油位線應及時加油（本泵采用HFV-100高速真空泵油，亦可用32號機械油替代）；
2、取下進氣帽，連接被抽容器，所用管道宜短，密封可靠，不能有滲漏現象；
3、插上電源插頭，打開開關即可使用；
4、使用結束后及時撥下電源插好，拆除連接管道，蓋緊進氣帽，排氣帽。
三、XZ-1旋片式真空泵的注意事項:
鄭重說明：違反上述規定操作使用所造成的人身傷害以及財產損失，本公司概不負責。
本產品嚴禁抽除易燃，易爆及有毒的氣體；
本產品不得抽除對金屬有腐蝕性及能與泵油起化學反應的氣體；
本產品不得抽除含有顆粒塵埃及大量水蒸氣的的氣體；
被抽氣體的溫度不得超過80℃，使用環境溫度為了-5℃-60℃；
本產品不得作壓縮泵及輸送泵使用；
嚴禁無油運轉；
泵運行時，嚴禁堵塞排氣口；
①、本產品使用電壓為192-248V，50Hz插座必須接地；
②、拔下電源時，一定要握住插頭，切勿抓住電源線拉址；
③、請勿將重物置于電源線上，勿讓電源線受到到擠壓；
④、請勿使用破損的插頭和插座；
⑤、請勿用潮濕的手插拔電源插頭；
⑥、在有煤氣泄露的地方切勿插拔電源插頭及按動開關。
四、XZ-1旋片式真空泵的安裝:
①、真空泵使用時，應水平放置于干燥、通風和清潔的場所，與周邊距離大于2cm，前后端不少于5cm的空間距離，配套安裝于設備上時，應保證風葉罩殼端的正常進風；
②、配套機器上的安裝；拆除底板下的橡膠機腳，用ST4.2自攻螺釘連接，如有特殊的安裝要求，請與本廠聯系；
③、進氣口可根據進氣口的螺紋要求連接，也可用皮管插入；
④、若泵所排出的氣體對人體健康或工作環境有影響，可在排氣口上接上管道引出工作場所或作環保處理；
⑤、如有特殊需要，可在泵的進氣嘴安裝電磁閥；
⑥、若抽除的氣體含有大量水蒸氣、溫度過高及含有塵埃等，應在進氣口管道上加冷卻器、過濾器等相應的裝置，以免影響泵的正常使用。
五、XZ-1旋片式真空泵的安裝:
故障現象 |
故 障 原 因 |
消 除 方 法 |
真空度低 |
1、油量不足 |
加油至油標中心線 |
2、泵油乳化、不清潔 |
更換新油 |
3、泵的進油孔堵塞或供油不足 |
清理進油孔，清洗濾網 |
4、泵連接管道容器滲漏 |
檢查連接管道容器，杜絕滲漏 |
5、泵選用不當 |
核對被抽容器大小，重新計算用泵 |
6、泵使用太久，零件磨損造成間隙增大 |
平磨前、后定子平面、清洗、烘干調整轉子頂部偏心間隙，重新裝配 |
漏 油 |
1、油封損壞 |
更換油封 |
2、油箱連接處松動或損壞 |
旋緊螺釘及更換O形圈 |
噴 油 |
1、油量過多 |
放油至油位線 |
2、進口壓強長期過高時抽氣量過多 |
選用適當大抽速泵 |
起動困難 |
1、油溫過低 |
進氣口通大氣，斷續啟動電機或把泵油加熱 |
2、電機或電源有故障 |
檢查修理 |
3、異物落入泵內 |
檢查消除 |
六、XZ-1旋片式真空泵的維修保養:
①、保持泵的清潔，防止雜物進入泵內；
②、保持油位、嚴禁無油運行；
③、注意觀察油的清潔，若泵油變臟、混濁、進入水份或其它揮發性物質而影響極限真空時，應及時更換泵油。更換新油時，先開泵運轉30分鐘，使油變稀，停泵，從放油孔放油，然后敞開進氣口運轉1-2分鐘，此間可從進氣口加入少量清潔的泵油，以便更換泵腔內的存油。反復幾次，確認泵已清潔后，裝上放油螺塞，再從加油孔注入清潔的泵油至油位線；
④、長時間不使用時，應加蓋好進、排氣帽，放置于干燥的場所，注意防潮、防銹；
⑤、若需要折裝檢修，一定要由對修泵有一定經驗的專業人員進行，亦可與本公司取得聯系。
注：本使用說明書對泵油的有關條款不適用于無油真空泵系列。 |
|
